本控制系统主要为用于建筑施工附着升降脚手架的电器控制部份，通过本控制器控制电动葫芦的上升与下降来拉动附着升降脚手架的共同升降，以达到减少人工成本，实现快速升降的效果。
本控制采用一台主控制器连接多台分控制器进行组网控制，分控制器实时采集电动葫芦对附着升降脚手架拉力数据，并按主控制器发出的指令进行升降控制，实现实时同步升降，在调试模式下分控制器也可通过面板上的操作按扭独立控制，以实现挂勾、紧勾、倒链条等操作，同步升降过程中每个控制器的按扭均可做为手动报警按扭向上报警。
自动运行过程中分控器的故障报警响应最大时间10毫秒，通信异常响应时间为2秒，同步升降指令误差为1毫秒，称重变化响应时间为100毫秒，称重传感器采集精度为1KG，显示分辨率为100KG。

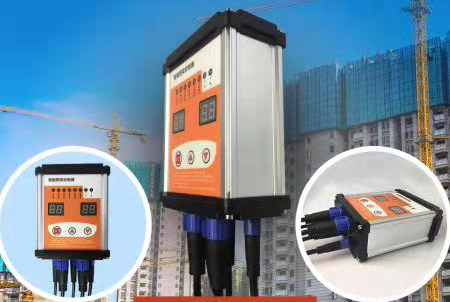

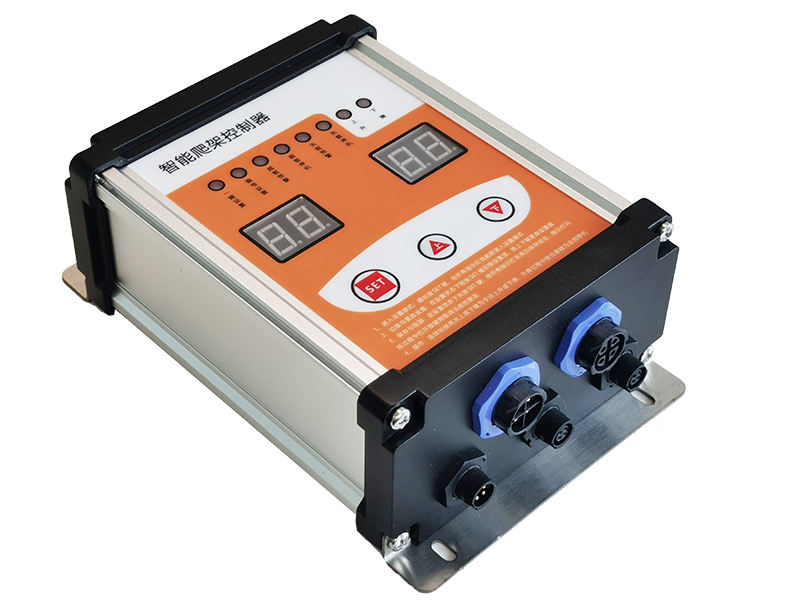

该控制器分控机箱采用铝合金机壳，接插件为高强度工程塑料与线材一体成型，连接处按压自锁，连接端子镀金处理，整体防水等级为IP65，信号线均为双层屏蔽，我们不计成本的用料是该产品稳定可靠的保证
使用广泛应用于汽车电子的CAN通信控制器，抗干抗能力强，通信距离远，确保稳定可靠的远距离组网通信

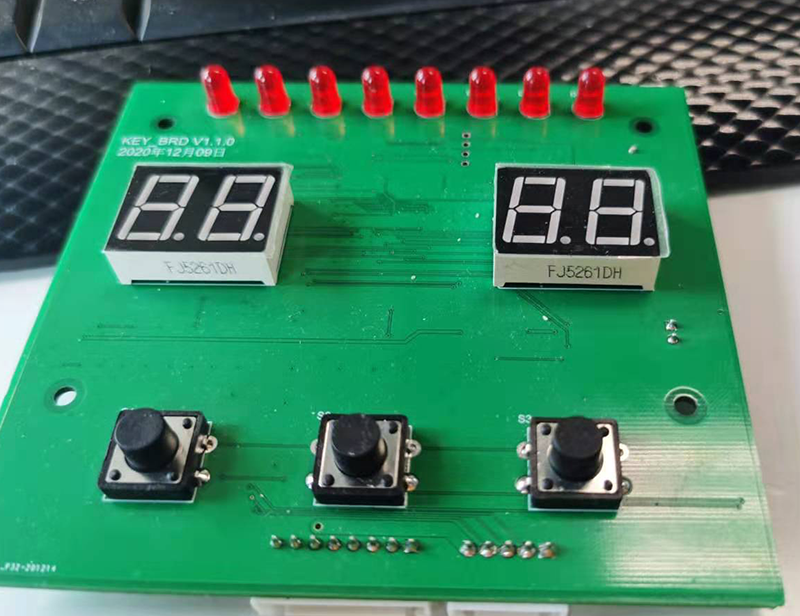

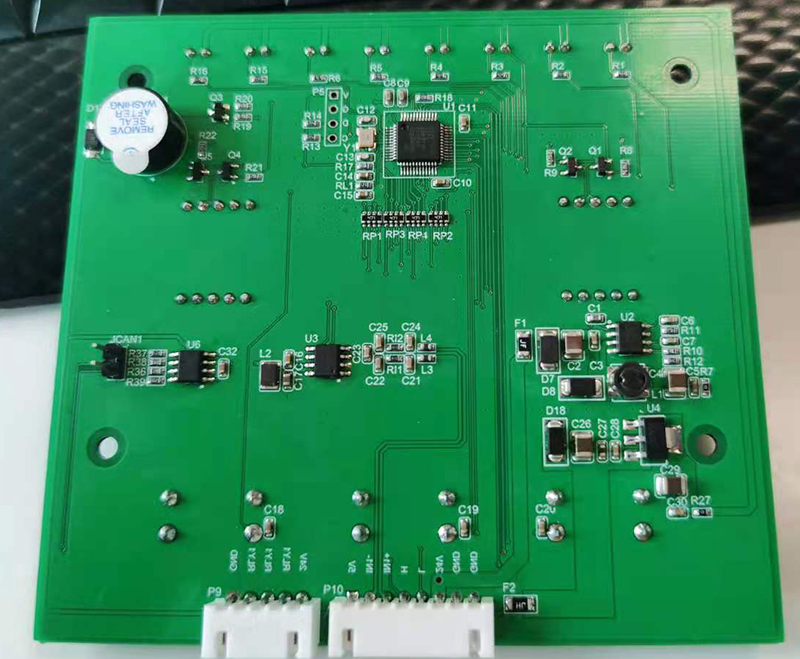

自主研发的高集成度板卡，32位高速MCU，工业级器件，经试验室高低温测试，确保稳定可靠
将控制器挂装到爬架架体上，尽量靠近电动葫芦，每个控制器的间隔一般不超守6米，若超过6米需单独定制线缆
将电葫芦原电源线拆除，使用控制器配置的葫芦线，使用统一的接线顺序连接电葫芦的接线端子，然后将线材的另一端插头插到控制器上方，注意走线，当爬架升降时不会对线材牵扯。

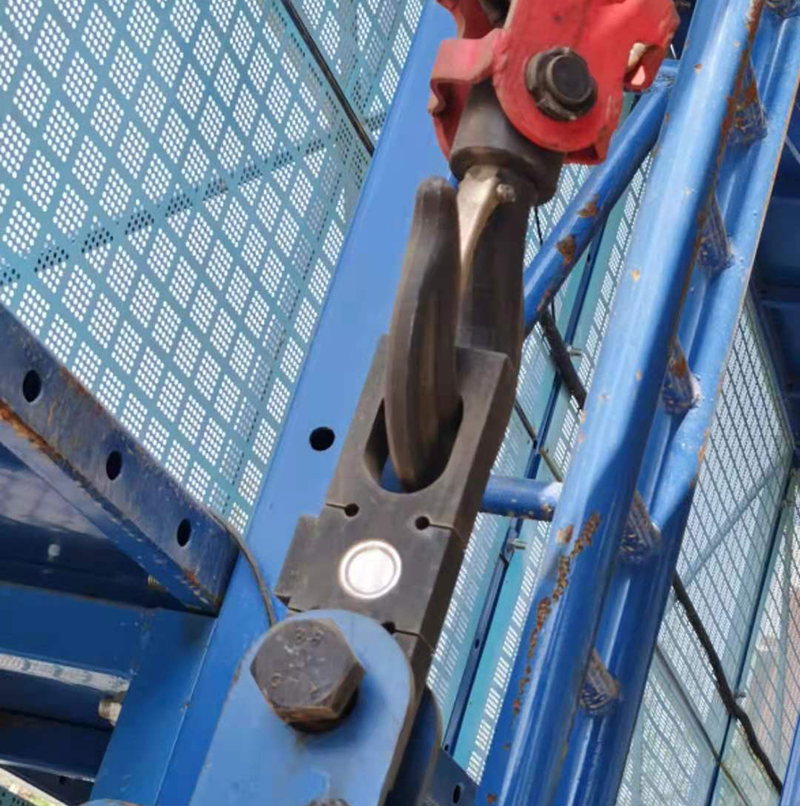

将称重传感器安装到电动葫芦挂构与爬架拉扣之间，椭圆孔为葫芦挂构，圆孔为爬架拉扣固定梢，然后在控制器上按上升键将链条拉紧，再将传感器连接到对应的制器下，标配传感器的连线为6米，注意传感器连线的走向，确保在升降时不被拉扯。
通信线标配长度为6米，采用串联跳接的方式将控制器串接，每个控制器上两个通信线接口，只需将线材的两个接头分别插到两个相邻的控制器上，将线材通过线管固定到架体上即可
主电源电缆为6平方多分支电缆，每根电缆长30米，5个三通分支，两端为一插一座对接，将其中一端的对接插头接插到主控箱或上一组线缆的对接座中，并将电缆固定到架体线管中，三通分支插头插入到分控制器即可。电缆最多可串接8组共40个分控制器，每个主控箱可接插两组，最多可接入80个分控制器，若超过80个分控制器需要定制。
每套主控箱默认配置两个通信终端电阻，电阻为插头式封装，出厂时插在主控箱的通信输出端上，若分控制器数量小于30台只需在最后一个分控箱的通信插座上插入终端电阻，如数量超过30台建议将分控制器分两组接插，两个终端电阻分别插入到两组最后一个分控制器上
所有控制器安装到位后，在主控制器上做升降测试操作，查看所有电动葫芦的升降方向是否一致，若有不同检查电葫芦的接线顺序是否一致，若电葫芦的生产厂家不同或批次不同，可能会出现相同接线顺序且倒顺不一致，更改其中两根火线的次序即可，确认所有电葫芦运行时倒顺一致后可开始测试紧钩，如果一致性的倒顺有误可交换接入电源的其中两根火线，也可通过用户设置>>相序设置，使用软件修正的方式进行相位交换。紧钩运行时传感器将开始显示挂载重量，当重量显示到达紧钩设置值的控制器自动停止，如所有传感器工作正常所有控制器的称重值均在紧钩设置值上下0.1范围内，此时可进入正常升降测试，将主控箱切换到自动上升模式，也可通过遥控器或绑定的平板电脑进行操作，注意升降操作时必须要有巡视员反复查看传感器与连接线缆正常，人员必须遵守爬架升降安全规范方式与架体保持一定安全距离，每次升降完成后必须切断主控箱电源，并锁好箱门。

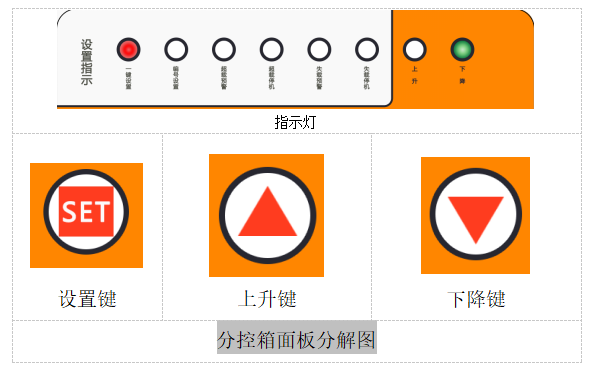

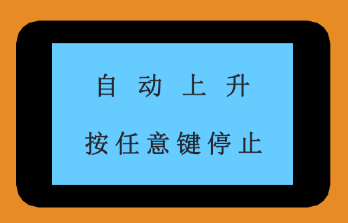

分控制箱操作相对简单，不建议用户对分控箱进行设置操作，面板有三个按键，上、下键分别对应为升降操作，升降过程中按任意键即可停止，若在自动群升降过程中，按下任意按扭为向上手动报警，所有分控制均自动停止，并在主控制显示器上显示报警分控制器的编号，需要在主控制箱上按任意键解除报警后方可执行新的操作

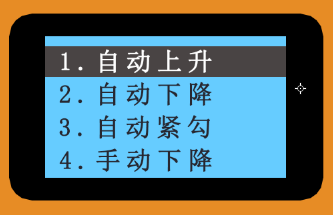

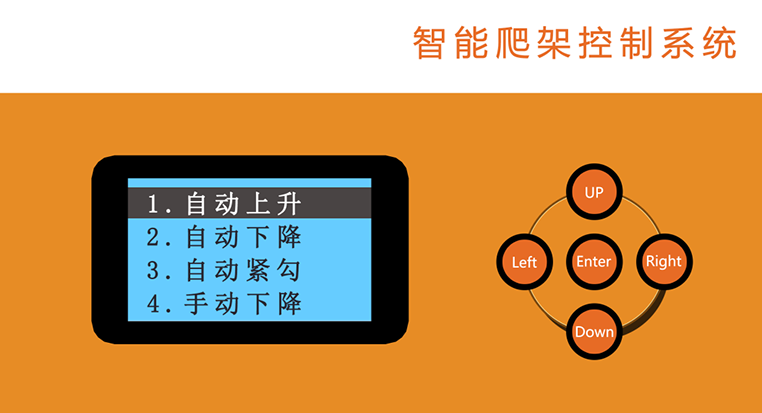

主控制箱UI为智能中文菜单式操作，即使是新用户第一次使用也可快速适应，交互按扭为Up（上）、Right（右）、Left（左）、Down（下）、Enter（确认）五个按扭，上、下键的主要功能为移动菜单选项，或更改选项的确定值，左、右键的主要功能为菜单的翻页或选项的移动，确认键的功能为菜单选择确认或子菜单的进入。
每个主控箱标准配置可连接64个分控制器，若需连接更多分控制器需要预先定制，首次开机主控箱会自动随机为每个分控制器分配编号，用户若需按顺序进行编号，需要手动修改分控制器的编号，或通过APP对分控制进行编号排序分配，每次在主控制器上开启分控电源后需要对分控制器的数量进行确认，请正确核对数量，若实际数量与提示数量不符，请将状态切换到检验状态，此时所有通信正常的分控制器指示灯会同步闪烁，找出没有同步闪烁的分控制器，检查连线是否正常，直至所有分控制器均正常闪烁，且数量与提示一致按确认即可。

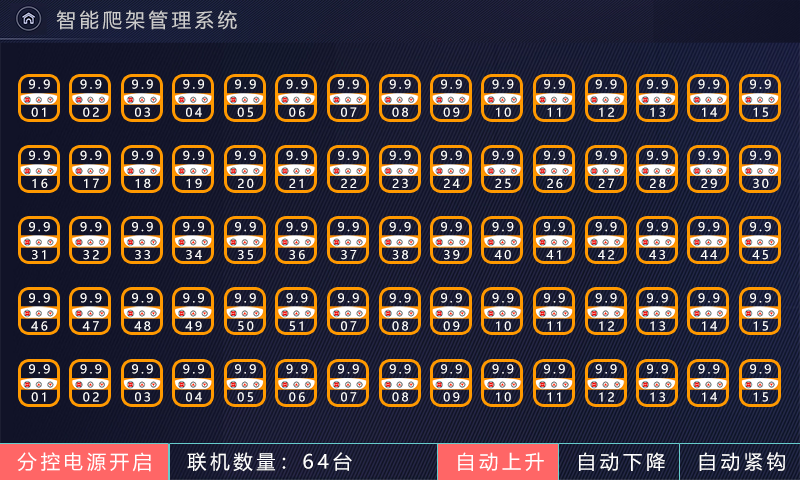

该系统可通过无线WIFI连接，接入互联网，并通过APP进行远程操作，为保证安全，同一时间只有一台手机或平板电脑可连接到主控箱，且每次接入主控制器均会有安全提示，用户必须按提示点击确认进行绑定，只有被绑定的客户端才能进行远程操作。APP可通过扫描二维码进行下载，APP的操作说明在APP的帮助栏中有详细说明。
扫描本二维码可以直接下载，也可通过各大应用市场搜索“易起点爬架控制”
我公司提供的控制器及所有连接线材均为防尘防水设计，正常情况下用户无需额外保养，当出现接插件连接不稳定或电器部件故障时请直接联系我们的供应商，保修期内供应商将会直接为您更换新的控制器或连接器件。若应外力受损、雷击、或长时间液体浸泡将不在保修范围之内，需要您支付相应的器件更换费用。
客户端APP具有自动升级功能，当有新版本发布时系统会自动提示升级，用户只需按提示点击确认即可自动升级
主控制箱的升级需要设备接入到互联网，每次接入互联网系统会自动检测，当检测到有可用的更新时会在显示窗口中弹出升级提示，用户可选择拒绝更新或确认更新，如选择确认更新系统会自动下载并安装更新，更新过程无需人为干预操作。
分控制器的软件更新需要依赖主控制器，当主控制器接入互联网时，系统会自动检测更新包，若有更新包系统会提示，需要用户确认后方可自动下载升级包，当升级包下载完成后会进入分控箱集群升级画面，用户需按提示进行操作，其中一项提示为当前正常连接的分控制器数量确认，确认一致后主控制器将自动重起分控制的电源，然后自动分发数据包至每个分控制器，分控制器每收到新的数据包数码管将自动累加，直接所有数据包正确接收并校验通过。当分控制器升级成功后将自动重起并进入初始检测，指示灯会按规率闪烁，数码管按段码及数字自动检测，自检完成后将进入正常待机状态。主控制器会显示升级成功的分控制器数量，若显示数量与实际数量不一致，可手动进行再次升级。当分控制数量大于64台时建议分成两组，每次一组分别升级。
